Bộ điều khiển lập trình PLC Mitsubishi FX3G-60MT/ESS

Thông số kỹ thuật của Bộ điều khiển lập trình PLC Mitsubishi FX3G-60MT/ESS

[specifications]

Giới thiệu chung về bộ lập trình PLC Mitsubishi FX3G

Mitsubishi FX3G là bộ lập trình logic nằm trong dòng PLC nhỏ gọn MELSEC FX3G. Nó có 24 đầu vào và 16 đầu ra rơle, với mức tiếp điểm là 8A.

FX3G có dung lượng bộ nhớ lớn và được thiết kế cho các ứng dụng cần nhiều dung lượng. Nó có điện áp cung cấp 100–240 VAC và có thể hoạt động trong phạm vi nhiệt độ hoạt động 0–50°C.

FX3G cũng cung cấp nhiều khả năng kết nối mạng và giao tiếp khác nhau, bao gồm giao tiếp nối tiếp thông thường và phạm vi phủ sóng đầy đủ của các mạng tự động mở phổ biến.

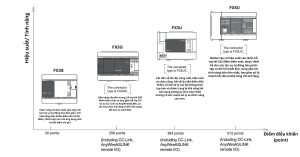

Tổng quan các phiên bản Module CPU của dòng PLC Mitsubishi FX

Dòng PLC Mitsubishi FX là dòng micro PLC, thiết kế nhỏ gọn và giá thành tiết kiệm, thích hợp cho các ứng dụng tự động hoá nhỏ và trung bình, yêu cầu điều khiển đơn giản với độ tin cậy cao mà không cần độ phức tạp nâng cao.

CPU là một mô-đun độc lập có thể dễ dàng sử dụng như một PC, dưới đây là các phiên bản CPU của Dòng PLC Mitsubishi FX:

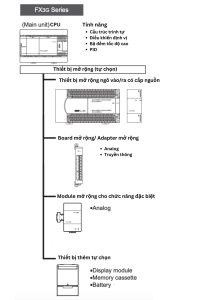

Cấu hình một hệ thống micro PLC Mitsubishi FX3G hoàn chỉnh

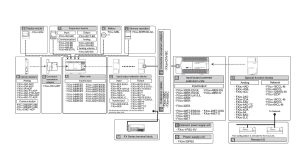

Cấu hình khi thiết lập một micro PLC sẽ được mô tả như hình dưới sau. (Loại và số lượng thiết bị có thể được kết nối tùy thuộc vào dòng và tên model của từng Module CPU khác nhau)

Tính năng chính của dòng PLC Mitsubishi FX3G

Bộ phận chính (Module CPU) của PLC Mitsubishi FX3G là một PLC nhỏ gọn cung cấp nhiều chức năng phù hợp cho tự động hóa công nghiệp:

Cấu trúc trình tự:

• PLC FX3G sử dụng logic bậc thang Ladder Diagram (LD) hoặc lập trình danh sách lệnh Instruction List (STL) để tạo cấu trúc trình tự.
• Các trình tự này được xây dựng bằng cách sử dụng nhiều hoạt động logic, bộ hẹn giờ, bộ đếm và các chức năng điều khiển khác.

Bộ đếm tốc độ cao: bộ đếm tốc độ cao có khả năng xử lý tín hiệu đầu vào nhanh.

• Bộ đếm tốc độ cao rất cần thiết cho các ứng dụng yêu cầu đo tần số chính xác hoặc để thực hiện các nhiệm vụ liên quan đến quay tốc độ cao hoặc theo dõi vị trí.
• Ưng dụng trong hệ thống băng tải hoặc giám sát tốc độ động cơ.

Điều khiển Định vị:

• PLC FX3G có thể được trang bị các mô-đun định vị đặc biệt hỗ trợ các ứng dụng điều khiển chuyển động phức tạp, chẳng hạn như điều khiển động cơ bước hoặc động cơ servo.
• Các mô-đun này cho phép kiểm soát chính xác vị trí, tốc độ và khả năng tăng tốc, đáp ứng các nhiệm vụ như thao tác cánh tay robot hoặc dây chuyền lắp ráp tự động.

Hàm xử lý PID:

• Chức năng điều khiển PID (Tỷ lệ-Tích phân-Đạo hàm) được sử dụng để duy trì các biến điều khiển ở điểm đặt mong muốn, cung cấp khả năng kiểm soát chính xác về nhiệt độ, áp suất, mức và lưu lượng, cùng với các biến khác.
• Ứng dụng trong các quy trình trong đó các biến cần được giữ trong phạm vi hẹp để đảm bảo chất lượng sản phẩm hoặc an toàn quy trình.

Các Module mở rộng của dòng PLC Mitsubishi FX3G

Module mở rộng ngõ vào/ra có cấp nguồn FX2N (Input/output powered extension units)

Các thiết bị này được thiết kế để mở rộng số lượng đầu vào và đầu ra có sẵn trên hệ thống PLC. Chúng kết hợp cả mạch cấp nguồn và các đầu nối I/O bổ sung.

Tính năng chính của các thiết bị này là chúng có thể cấp nguồn cho các thiết bị mở rộng khác được kết nối ở hạ lưu, giúp đơn giản hóa việc đi dây và phân phối nguồn trong các hệ thống phức tạp.

Module mở rộng ngõ vào/ra FX2N (Input/output extension blocks)

Tương tự như các thiết bị mở rộng được cấp nguồn, các khối module này cung cấp thêm đầu vào hoặc đầu ra nhưng không bao gồm nguồn điện.

Tính năng: được sử dụng khi PLC hiện có cần nhiều điểm I/O hơn nhưng không yêu cầu phân phối nguồn bổ sung.

Module chức năng đặc biệt (Special function units/blocks)

Module điều khiển tín hiệu tương tự (Analog control):

Các bộ phận này xử lý tín hiệu tương tự (cả đầu vào và đầu ra), cho phép PLC giao tiếp với các thiết bị xuất ra các thông số tương tự như cảm biến nhiệt độ hoặc bộ điều khiển tốc độ thay đổi.

Module truyền thông (Data link):

CC-Link/LT, AnyWireASLINK: Đây là các giao thức mạng công nghiệp để liên lạc nhanh giữa các thiết bị khác nhau trong hệ thống điều khiển.

PROFIBUS-DP: Mạng công nghiệp được sử dụng rộng rãi để tự động hóa quy trình sản xuất.

Module hiển thị (Display moduke):

Các mô-đun này được thiết kế để tích hợp trực tiếp vào Module CPU FX3G. Tính năng: cung cấp giao diện trực quan để giám sát và điều khiển hoạt động của PLC.

Bảng bo mạch mở rộng (Expansion Board)

Board này dùng để giao tiếp và mở rộng giao diện, chuyển đổi các đầu nối để phù hợp với các loại adapter khác nhau giúp khả năng giao tiếp của PLC:

Truyền thông RS-232C, RS-422, RS-485: Các tiêu chuẩn này cho phép PLC để giao tiếp với các thiết bị công nghiệp khác nhau.

Tín hiệu Analog 8ch: Cung cấp các kênh bổ sung cho đầu vào hoặc đầu ra tương tự, hữu ích trong môi trường điều khiển phức tạp nơi cần quản lý nhiều tín hiệu tương tự.

Ưu điểm nổi bật của Bộ điều khiển lập trình PLC Mitsubishi FX3G-60MT/ESS

PLC dòng Mitsubishi FX3G được đánh giá cao trong lĩnh vực tự động hóa công nghiệp:

1. Dễ dàng vận hành

• Dòng FX3G được thiết kế để giảm thiểu thời gian thiết lập và giảm thời gian phát triển chương trình.
• Các công cụ như phần mềm mô phỏng và các module chức năng được xác định trước cũng góp phần đơn giản hóa quá trình lập trình, cho phép các kỹ sư và kỹ thuật viên nhanh chóng phát triển, thử nghiệm và triển khai các hệ thống điều khiển.

2. Giá thành rẻ

• Những PLC này cung cấp tỷ lệ hiệu suất trên chi phí cao, là giải pháp về mặt kinh tế trên nhiều ứng dụng đa dạng.
• FX3G cung cấp khả năng triển khai tiết kiệm chi phí mà không ảnh hưởng đến chức năng hoặc chất lượng, phù hợp với các doanh nghiệp vừa và nhỏ (SME) hoặc các dự án có hạn chế nghiêm ngặt về ngân sách.

3. Tính linh hoạt

Tính linh hoạt là một tính năng nổi bật của dòng FX3G nhờ vào thiết kế có thể cấu hình được. Hệ thống hỗ trợ các giao thức truyền thông mở, dễ dàng tích hợp với các thiết bị khác kể cả khác nhà sản xuất.

Ứng dụng của Bộ điều khiển lập trình PLC Mitsubishi FX3G-60MT/ESS

Ứng dụng tự động hóa sản xuất – Điều khiển dây chuyền lắp ráp:

• FX3G có thể điều khiển nhiều giai đoạn khác nhau như vận hành cánh tay robot, lắp đặt bộ phận và thử nghiệm sản phẩm.
• PLC có thể quản lý thời gian và sự phối hợp giữa các giai đoạn này, đảm bảo vận hành hiệu quả và giảm thiểu thời gian ngừng hoạt động.

Ứng dụng Tự động hóa Tòa nhà – Điều khiển Hệ thống HVAC (Sưởi, Thông gió và Điều hòa Không khí)

• FX3G được sử dụng để điều chỉnh hoạt động của hệ thống HVAC, như kiểm soát nhiệt độ, độ ẩm và chất lượng không khí, điều chỉnh các thông số dựa trên đầu vào cảm biến để duy trì môi trường trong nhà.

Ứng dụng quản lý tiện ích – Xử lý và phân phối nước:

• FX3G có thể quản lý các quy trình liên quan đến lọc nước, bao gồm định lượng hóa chất, lọc và kiểm soát phân phối, đảm bảo chất lượng nước đáp ứng các tiêu chuẩn an toàn và quản lý việc phân phối đến các khu vực khác nhau một cách hiệu quả.

Ứng dụng trong ngành Thực phẩm và Đồ uống – Dây chuyền Đóng gói và Đóng chai:

• FX3G kiểm soát quy trình đóng gói và đóng chai, quản lý băng chuyền, trạm chiết rót và máy dán nhãn. Nó đảm bảo hoạt động chính xác để duy trì năng suất và chất lượng sản phẩm cao.

Tham khảo thêm sản phẩm tại đây

Chính sách giao hàng và điều khoản sản phẩm Bộ điều khiển lập trình PLC Mitsubishi FX3G-60MT/ESS

Chính sách giao hàng:

• Miễn phí giao hàng trên toàn quốc
• Đối với hàng có sẵn: Giao hàng trong vòng 1-3 ngày (tùy theo khu vực và tỉnh thành)
• Đối với đặt hàng: Giao hàng trong vòng 6-8 tuần đối với hàng không có sẵn hoặc theo thỏa thuận giữa 2 bên

Điều khoản thanh toán:

• Đối với hàng có sẵn: Thanh toán 100% trước khi hoặc ngay khi giao hàng hóa và chứng từ
• Đối với đặt hàng: Thanh toán 30% khi đặt hàng, 70% khi có thông báo giao hàng và chứng từ

Cam kết về sản phẩm Bộ điều khiển lập trình PLC Mitsubishi FX3G-60MT/ESS

Sản phẩm do VNControl phân phối đều đi kèm cam kết bán hàng chính hãng 100%, chúng tôi chấp nhận hoàn tiền 120% giá trị đơn hàng nếu khách hàng phát hiện hàng giả hoặc hàng kém chất lượng do công ty chúng tôi cung cấp.
