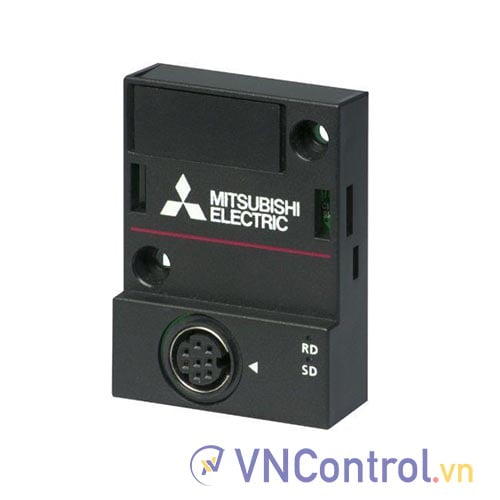

Board mở rộng Mitsubishi FX5-422-BD-GOT

Thông số kỹ thuật của Board mở rộng Mitsubishi FX5-422-BD-GOT

[specifications]

Giới thiệu chung về PLC Mitsubishi iQ-F

Dòng Mitsubishi Electric iQ-F (bao gồm hai mô-đen điều khiển FX5U và FX5UC) là dòng Bộ lập trình điều khiển nhỏ gọn mang lại hiệu suất cao, dễ sử dụng và đầy đủ chức năng cần thiết, cũng như đưa ra quyết định nhanh hơn nhờ quyền truy cập vào dữ liệu thời gian thực.

Mẫu đầu tiên trong dòng iQ-F là FX5U, cung cấp giải pháp tiết kiệm chi phí với diện tích bảng điều khiển nhỏ. Nó có nhiều tùy chọn tiện ích bổ sung mới và hiện có, bao gồm: Ethernet, I/O tương tự, Ghi dữ liệu, Kiểm soát vị trí, Bảo mật, Truyền thông và các chức năng Mạng.

Tổng quan các phiên bản Module CPU của dòng PLC Mitsubishi FX

Dòng PLC Mitsubishi FX là dòng micro PLC, thiết kế nhỏ gọn và giá thành tiết kiệm, thích hợp cho các ứng dụng tự động hoá nhỏ và trung bình, yêu cầu điều khiển đơn giản.

CPU là một mô-đun độc lập có thể dễ dàng sử dụng như một PC nên nó có hàng loạt ưu điểm như tốc độ cao, hiệu suất cao và khả năng mở rộng tốt.

Dưới đây là các phiên bản CPU hiện tại của Dòng PLC Mitsubishi FX:

Cấu hình một hệ thống micro PLC Mitsubishi FX5U hoàn chỉnh

Cấu hình khi thiết lập một micro PLC sẽ được mô tả như hình dưới sau. (Loại và số lượng thiết bị có thể được kết nối tùy thuộc vào dòng và tên model của từng Module CPU khác nhau)

Module CPU của dòng PLC Mitsubishi FX5U

Mitsubishi FX5U là bộ CPU điều khiển logic lập trình (PLC) có I/O tích hợp.

FX5U có 16 đầu vào kỹ thuật số (24Vdc; Sink/Source) và 16 đầu ra kỹ thuật số (tiếp điểm Rly. NO) và dung lượng bộ nhớ flash (Chương trình) là 64Ksteps (128KBytes).

FX5U có điện áp cung cấp 100Vac-240Vac (120Vac / 208Vac / 220Vac / 230Vac)

FX5U có nhiều khả năng, bao gồm: cải thiện tốc độ BUS, hỗ trợ giao tiếp SSCNET III/H, giao tiếp RS-485 và Ethernet, Công nghệ môi trường cải tiến với các tham số được thiết lập trong phần mềm GX Works 3, và các hệ thống độc lập và ứng dụng nối mạng.

Các Module mở rộng của dòng PLC Mitsubishi FX5U

Module I/O

Mô-đun I/O được sử dụng để mở rộng đầu vào/đầu ra. Bao gồm:

• Mô-đun đầu vào dùng để mở rộng đầu vào;
• Mô-đun đầu ra được sử dụng để mở rộng đầu ra;
• Mô-đun đầu vào/đầu ra được sử dụng để mở rộng đầu vào/đầu ra;
• Mô-đun đầu vào/đầu ra được cấp nguồn bao gồm nguồn điện và được sử dụng để mở rộng đầu vào/đầu ra;
• Mô-đun đầu vào/đầu ra xung tốc độ cao là sản phẩm để mở rộng đầu vào/đầu ra tốc độ cao.

Module chức năng thông minh – Intelligent function module

Mô-đun chức năng thông minh là các khối chuyên dụng có thể được thêm vào hệ thống PLC FX5U để cung cấp các chức năng nâng cao ngoài khả năng xử lý I/O đơn giản.

Các mô-đun này được thiết kế để xử lý các tác vụ phức tạp hơn như xử lý tín hiệu tương tự, định vị, điều khiển chuyển động và kết nối mạng.

Bao gồm Module chức năng thông minh FX5: Analog, Positioning, Simple motion, Motion, Network.

• Analog: Quản lý tín hiệu analog (đầu vào/đầu ra) cần thiết cho các quy trình yêu cầu đo lường chính xác, chẳng hạn như nhiệt độ hoặc áp suất.
• Định vị (Positioning): Điều khiển vị trí của các bộ phận cơ khí bằng các thiết bị như động cơ bước hoặc động cơ servo, hữu ích trong tự động hóa và robot.
• Chuyển động đơn giản (Simple motion): Điều khiển các tác vụ chuyển động đơn giản yêu cầu điều khiển phối hợp nhiều trục nhưng ít phức tạp hơn so với điều khiển robot quy mô đầy đủ.
• Chuyển động (Motion): Xử lý các nhiệm vụ điều khiển chuyển động phức tạp để phối hợp nhiều trục, thường được sử dụng trong chế tạo robot và sản xuất tiên tiến.
• Kết nối Mạng (Network): Cho phép giao tiếp giữa PLC và các thiết bị nối mạng khác, hỗ trợ chia sẻ dữ liệu và điều khiển từ xa.

Ngoài ra còn có Module chức năng thông minh FX3 (Các mô-đun FX3 có thể được sử dụng trong hệ thống FX5U bằng cách sử dụng các mô-đun chuyển đổi bus): Analog, Positioning, High-speed counter (bộ đếm tốc độ cao), Network.

Module bảo vệ mở rộng – FX5 safety extension modules

Đây là những mô-đun chuyên dụng được thiết kế để tích hợp các chức năng an toàn vào hệ thống điều khiển.

Chức năng: Cấu hình và quản lý hệ thống kiểm soát an toàn hoạt động độc lập với hệ thống điều khiển chính nhưng tương tác với nó để kích hoạt các điểm dừng khẩn cấp hoặc quản lý các tình trạng nguy hiểm.

Module nguồn mở rộng – Extension power supply module

Khi yêu cầu về nguồn điện của PLC và các mô-đun của nó vượt quá khả năng của nguồn điện tích hợp, có thể thêm mô-đun nguồn điện mở rộng. Mô-đun này cung cấp năng lượng bổ sung để hỗ trợ các cấu hình mở rộng hơn mà không làm quá tải nguồn điện gốc của hệ thống.

Module nguồn mở rộng FX5 gồm:

• Đầu nối loại DC: Kết nối và cấp nguồn thông qua đầu nối dòng điện một chiều.
• Cáp loại AC: Kết nối và cấp nguồn thông qua cáp dòng điện xoay chiều.

Module nguồn mở rộng FX3: Các mô-đun FX3 có thể được sử dụng trong hệ thống FX5U bằng cách sử dụng các mô-đun chuyển đổi bus

Module chuyển đổi kết nối – Connector conversion module

Mô-đun này tạo điều kiện kết nối vật lý giữa các loại mô-đun khác nhau (chẳng hạn như những mô-đun sử dụng các loại đầu nối khác nhau) và hệ thống PLC FX5U.

Chức năng: Chuyển đổi các loại đầu nối để cho phép tích hợp liền mạch các mô-đun khác nhau vào hệ thống PLC, đảm bảo khả năng tương thích và mở rộng chức năng của hệ thống.

Module chuyển đổi Bus – Bus conversion module

Mô-đun chuyển đổi bus được sử dụng để tích hợp loạt mô-đun cũ hơn hoặc khác (như mô-đun FX3) với hệ thống FX5U. Nó đảm bảo rằng các tín hiệu và dữ liệu có thể được truyền đạt chính xác giữa các thiết bị có thể không chia sẻ cùng kiến trúc bus gốc.

Chức năng: Cho phép sử dụng các mô-đun FX3 cũ hơn với hệ thống FX5U bằng cách chuyển đổi hệ thống bus để tương thích, giúp bảo vệ khoản đầu tư vào công nghệ hiện có trong khi nâng cấp hệ thống lõi.

Board mở rộng của dòng PLC Mitsubishi FX5U (Expansion Board)

Board mở rộng cho PLC Mitsubishi FX5U là phụ kiện được gắn trực tiếp vào mặt trước của mô-đun CPU. Vai trò chính của nó là mở rộng khả năng hoạt động của PLC.

Chức năng: đóng vai trò là cầu nối giữa CPU và các khả năng bổ sung, cho phép người dùng nâng cao hệ thống điều khiển của họ mà không cần sửa đổi nhiều đối với bộ phận PLC lõi. Cách tiếp cận này tiết kiệm chi phí và hiệu quả, đặc biệt trong các môi trường mà yêu cầu hệ thống có thể phát triển theo thời gian.

Tính năng nổi bật của Board mở rộng Mitsubishi FX5-422-BD-GOT

Dòng Mitsubishi FX5U, là một phần của Dòng MELSEC iQ-F, cung cấp một bộ tính năng mạnh mẽ được thiết kế để nâng cao các quy trình tự động hóa công nghiệp.

1. Xây dựng một hệ thống tự động hoá ổn định với năng suất nâng cao

Hệ thống Bus tốc độ cao: Dòng FX5U có hệ thống bus hoạt động với tốc độ nhanh hơn tới 150 lần so với các mẫu thông thường. Tốc độ tăng đáng kể này đảm bảo rằng dữ liệu và lệnh được xử lý nhanh hơn, dẫn đến hệ thống sản xuất ổn định và phản hồi nhanh hơn.

Xử lý hiệu quả: Khả năng xử lý nhanh cho phép PLC xử lý khối lượng lớn dữ liệu sản xuất và điều khiển một cách nhanh chóng, giúp nâng cao năng suất tổng thể và hỗ trợ các ứng dụng phức tạp và sử dụng nhiều dữ liệu hơn.

2. Giảm thời gian cho các chu kỳ sản xuất

Các chương trình được tiêu chuẩn hóa: FX5U hỗ trợ tiêu chuẩn hóa chương trình thông qua bộ nhớ chuyên dụng cho các khối module chức năng, giúp đơn giản hóa việc lập trình và giảm thời gian cập nhập phát triển.

Hệ thống bus tốc độ cao: Khả năng xử lý nhanh chóng đảm bảo rằng các thay đổi và cập nhật có thể được triển khai nhanh hơn, rút ngắn đáng kể thời gian từ phát triển hệ thống đến khởi động vận hành.

3. Quản lý và bảo trì hệ thống một cách hiệu quả để giảm thời gian ngừng hoạt động và duy trì năng suất

Giám sát và chẩn đoán nâng cao: Khả năng xử lý và phân tích dữ liệu nhanh chóng của hệ thống cho phép chủ động bảo trì và chẩn đoán theo thời gian thực, giảm thời gian ngừng hoạt động và đảm bảo hoạt động liên tục.

Chức năng bảo mật thống nhất và mạnh mẽ: Các tính năng bảo mật nâng cao bảo vệ khỏi các mối đe dọa mạng và truy cập trái phép, bảo vệ tính toàn vẹn của hệ thống và giảm thiểu sự gián đoạn tiềm ẩn.

4. PLC & HMI được tích hợp liền mạch

FX5U tích hợp liền mạch chức năng PLC với Giao diện người máy (HMI), nâng cao khả năng tương tác và kiểm soát của người dùng trong quá trình sản xuất.

5. Mạng và Truyền thông

CC-Link IE Field: Hỗ trợ cho mạng CC-Link IE Field, hứa hẹn khả năng truy xuất dữ liệu không bị mất dữ liệu ở tốc độ 1 Gbps, gấp 40 lần tốc độ so với các mức thông thường, nâng cao khả năng truyền thông dữ liệu và khả năng phản hồi của hệ thống.

Kết nối liền mạch: Với sự hỗ trợ Giao thức tin nhắn liền mạch (SLMP), hệ thống đảm bảo kết nối hoàn hảo giữa các thiết bị, nâng cao hiệu suất truyền thông.

Ứng dụng của Board mở rộng Mitsubishi FX5-422-BD-GOT

Bộ lập trình PLC Mitsubishi FX5U được thiết kế để cung cấp giải pháp điều khiển nhỏ gọn nhưng mạnh mẽ cho nhiều ứng dụng công nghiệp:

• Tự động hóa sản xuất: Điều khiển dây chuyền lắp ráp; Tự động hóa máy đóng gói; Điều khiển robot cho các hoạt động chọn và đặt.
• Kiểm soát quy trình: Quy định các quy trình hóa học; Thực phẩm và sản xuất đồ uống; Quản lý quy trình lô dược phẩm.
• Tự động hóa tòa nhà: Điều khiển hệ thống HVAC; Hệ thống kiểm soát ánh sáng và truy cập; Quản lý thang máy và thang cuốn.
• Cơ sở hạ tầng: Kiểm soát xử lý và phân phối nước; Quản lý tín hiệu giao thông; Kiểm soát lắp đặt năng lượng tái tạo như tấm pin mặt trời hoặc tua bin gió.
• Điều khiển máy: Điều khiển máy CNC; Phun máy đúc; Hệ thống băng tải và máy phân loại
• Thu thập và quản lý dữ liệu: Hệ thống điều khiển giám sát và thu thập dữ liệu (SCADA); Giám sát và ghi nhật ký dữ liệu sản xuất theo thời gian thực.
• Giải trí và Dịch vụ: Hiển thị hệ thống điều khiển trong công viên giải trí; Điều khiển thiết bị nghe nhìn trong rạp hát và trung tâm hội nghị.
