MCCB Mitsubishi NF32-SV 2P 10A 7.5kA

Thông số kỹ thuật của MCCB Mitsubishi NF32-SV 2P 10A 7.5kA

[specifications]

Giới thiệu chung về Aptomat MCCB Mitsubishi NF

Bộ ngắt mạch vỏ đúc (MCCB) dòng Mitsubishi NF là thiết bị giúp đóng và mở các mạch điện áp thấp và tự động ngắt dòng điện khi có sự cố để bảo vệ hệ thống dây điện và dây dẫn. Dòng NF bao gồm NF-H 3P, NF63-HV, NF400-SEW, NF630-SEW, NF125-SGV và dòng NF-H 3P.

MCCB giúp bảo vệ mạch khỏi quá tải và các lỗi như đoản mạch. Chúng có một công tắc thủ công để ngắt mạch và hoạt động theo cơ chế từ nhiệt. MCCB chủ yếu được sử dụng trong các mạch dòng điện nặng, chẳng hạn như các ứng dụng công nghiệp nặng và có dòng điện định mức từ 10 đến 200 amps.

Mitsubishi NF thuộc dòng mô-đen mới nhất WS-V, được biết đến với các tính năng tiên tiến có thể bao gồm khả năng đóng cắt cao, thiết kế nhỏ gọn và cơ chế an toàn nâng cao. Những bộ ngắt mạch này thường được sử dụng trong những nơi quan trọng việc ưu tiên về độ tin cậy và hiệu suất, chẳng hạn như trong các nhà máy sản xuất, tòa nhà thương mại và cơ sở hạ tầng.

Cấu tạo Aptomat MCCB Mitsubishi NF

Bộ ngắt mạch (bộ Trip) của MCCB Mitsubishi NF:

• Bộ ngắt mạch hay thường được gọi là bộ “Trip Unit” trong Cầu dao kiểu đúc Mitsubishi (MCCB) là “bộ não” của cầu dao, có nhiệm vụ đo dòng điện và mở các tiếp điểm cơ học của cầu dao khi phát hiện quá tải hoặc đoản mạch.
• MCCB Mitsubishi có thể được ngắt thủ công bằng cách nhấn nút “PUSH TO TRIP” (nhấn nút Trip) trên mặt cầu dao. Khi nhấn nút, thanh tripper sẽ quay lên trên và sang phải, cho phép cơ cấu ngắt “mở khóa” và nhả cơ cấu vận hành.

Nguyên lý hoạt động Aptomat MCCB Mitsubishi NF

Bộ ngắt mạch vỏ đúc (MCCB) WS-V dòng NF của Mitsubishi NF được trang bị các thiết bị ngắt quá dòng tiên tiến cung cấp khả năng bảo vệ độ tin cậy cao trước nhiều tình trạng lỗi khác nhau. Những thiết bị ngắt này rất quan trọng để đảm bảo sự an toàn và tính toàn vẹn hoạt động của các mạch điện. Dưới đây là các loại thiết bị ngắt quá dòng chính:

Loại Cơ chế từ nhiệt (Thermal-Magnetic):

Áp dụng cho các sản phẩm NF32-SV, NF63-CV/SV/HV, NF125-CV/SV/HV, NF250-CV/SV/HV, NF400-CW/SW, NF630-CW/SW, NF800-SDW, v.v.:

Cơ chế thời gian trễ – cơ chế ngắt nhiệt (thermal tripping): Quá dòng làm nóng và làm cong lưỡng kim để kích hoạt thanh ngắt khi có dòng điện quá tải kéo dài. Điều này bảo vệ chống lại tình trạng quá tải trong thời gian dài.

Cơ chế tức thời – cơ chế từ tính (magnetic tripping): Sử dụng một nam châm điện kích hoạt thanh ngắt ngay lập tức khi xảy ra đoản mạch hay dòng điện quá mức, gây ra phản ứng nhanh với các xung dòng điện nghiêm trọng.

Loại Cơ chế thuỷ lực từ (Hydraulic-Magnetic):

Áp dụng cho các sản phẩm NF50-FHU, v.v.:

Cơ chế thời gian trễ – cơ chế ngắt thuỷ lực (hydraulic tripping): Khi có dòng điện quá dòng, lực từ của cuộn dây thắng được lò xo, lõi đóng lại với mảnh cực, hút phần ứng và kích hoạt thanh tác động. Độ trễ thu được nhờ độ nhớt của dầu silicon.

Cơ chế tức thời – cơ chế từ tính (magnetic tripping): Nếu quá dòng, phần ứng sẽ bị thu hút ngay lập tức mà không bị ảnh hưởng bởi lõi chuyển động.

Loại Cơ chế điện tử (Electronic Trip Relay):

Áp dụng cho các sản phẩm NF125-SEV/HEV, NF250-SEV/HEV, v.v.. và các sản phẩm NF400-SEW~NF800-CEW, NF1000-SEW~NF1600-SEW, v.v..:

Hoạt động rơle điện tử này bắt đầu bằng việc giám sát dòng điện trong từng pha bằng máy biến dòng, sau đó chỉnh lưu và chuyển đổi các dòng điện này để đánh giá giá trị đỉnh và giá trị hiệu dụng của chúng. Dòng pha cao nhất được chọn từ dòng điện chuyển đổi, độ trễ thời gian được tạo ra để ngăn chặn sự cắt sớm do các đột biến thoáng qua. Khi phát hiện tình trạng quá tải thực sự, tín hiệu kích hoạt sẽ được gửi để cấp điện cho cuộn dây cắt, từ đó kích hoạt cơ cấu chuyển mạch của máy cắt để ngắt mạch. Phương pháp này đảm bảo khả năng bảo vệ phù hợp, thích ứng với các điều kiện tải điện khác nhau, nâng cao cả tính an toàn và hiệu quả trong quản lý điện.

Chúng phức tạp hơn cơ chế nhiệt-từ và cung cấp các cài đặt ngắt có thể điều chỉnh được. Bộ kích hoạt điện tử sử dụng cảm biến và bộ vi xử lý để phát hiện tình trạng quá dòng. Chúng cung cấp khả năng kiểm soát chính xác các đặc tính ngắt và có thể được điều chỉnh (có thể điều chỉnh bộ Trip) theo nhu cầu cụ thể của việc bảo vệ mạch, bao gồm cài đặt cho độ trễ trong thời gian dài, độ trễ trong thời gian ngắn, bảo vệ tức thời và bảo vệ lỗi chạm đất.

Các phụ kiện bên trong của Aptomat MCCB Mitsubishi NF

Phụ kiện được lắp đặt trong cầu dao bao gồm các loại sau: Công tắc báo động (AL), Công tắc phụ (AX), Ngắt điện từ xa (SHT), Ngắt điện áp thấp (UVT), Khối đấu dây dẫn (SLT), Mô-đun nút bấm kiểm tra (TBM).

Để biết số phụ kiện có thể lắp đặt cho từng dòng sản phẩm, kiểm tra ở bảng thông số kỹ thuật.

Phụ kiện nội bộ cho các dòng Mô-đen chính có kích thước khung từ 30 đến 800A được thiết kế dạng cassette và có thể được lắp đặt hoặc tháo rời bởi người sử dụng. Một số phụ kiện dạng cassette có dây dẫn kéo ra ngoài (dài 450 mm) , và một số Model UVT và TBM có khối đấu dây dẫn dọc (SLT).

4 dòng sản phẩm chính của Aptomat MCCB Mitsubishi NF

NF-C (Loại phổ thông)

Đặc điểm: Đây là những mẫu cơ bản nhất trong dòng NF, được thiết kế cho các ứng dụng tiết kiệm chi phí, trong đó cần có chức năng cơ bản mà không cần thêm các tính năng nâng cao. Chúng thường được sử dụng trong môi trường điện đơn giản hơn hoặc ít đòi hỏi hơn.

Ứng dụng: Lý tưởng cho các ứng dụng công nghiệp quy mô nhỏ hoặc sử dụng trong dân dụng, nơi không yêu cầu các chương trình bảo vệ phức tạp.

NF-S (Loại tiêu chuẩn)

Đặc điểm: Loại này cung cấp các tính năng và khả năng bảo vệ tiêu chuẩn, giúp nó phù hợp với nhiều ứng dụng hơn so với loại phổ thông. NF-S có hiệu suất tốt hơn so với các mẫu phổ thông nhưng không có các tính năng cao cấp của các loại cao cấp hơn.

Ứng dụng: Thường được sử dụng trong công nghiệp nhè, các tòa nhà thương mại cỡ trung bình như không gian bán lẻ tầm trung, trường học và bệnh viện nơi yêu cầu chức năng và bảo vệ tiêu chuẩn và tối ưu chi phí.

NF-L / NF-H / NF-R (Loại hiệu suất cao)

Đặc điểm:

NF-L (Độ trễ thời gian dài): Được thiết kế cho các mạch cần điều chỉnh chính xác trong cài đặt độ trễ thời gian dài.

NF-H (Công suất cắt cao): Những cầu dao này có khả năng cắt cao hơn, phù hợp với các ứng dụng có dòng điện cao.

NF-R (Dòng điện dư): Bao gồm bảo vệ chống lại sự cố chạm đất.

Ứng dụng: Thích hợp cho các môi trường công nghiệp phức tạp có nhu cầu năng lượng cao hơn và cần có các tính năng an toàn bổ sung như bảo vệ khi chạm đất.

NF-U (Loại hạn chế dòng siêu việt)

Đặc điểm: Các MCCB này được thiết kế để cung cấp khả năng hạn chế dòng điện vượt trội. Bộ ngắt NF-U có thể giảm đáng kể mức dòng điện sự cố bằng cách ngắt dòng điện nhanh hơn so với bộ ngắt tiêu chuẩn, do đó hạn chế năng lượng truyền qua trong trường hợp đoản mạch.

Ứng dụng: Lý tưởng để bảo vệ các thiết bị có giá trị cao và các hệ thống quan trọng trong các ngành công nghiệp có thể xảy ra dòng điện sự cố cao và nơi thiết bị phải được bảo vệ khỏi các tác động nhiệt và động lực có thể gây tổn hại của dòng điện đó.

Tính năng của MCCB Mitsubishi NF32-SV 2P 10A 7.5kA

• Xử lý dòng điện: NF32-SV có thể xử lý dòng điện từ 10A đến 32A, phù hợp với nhu cầu điện vừa phải.
• Thời gian trễ và ngắt tức thời: Model này có cả chức năng thời gian trễ và ngắt tức thời để quản lý hiệu quả các loại tải điện và tình trạng lỗi khác nhau.
• Thiết kế nhỏ gọn: Thiết kế của nó nhỏ gọn, lý tưởng cho việc lắp đặt ở những nơi có không gian hạn chế nhưng cần được bảo vệ toàn diện.
• Bù nhiệt độ: Bao gồm tính năng bù nhiệt độ, đảm bảo hoạt động đáng tin cậy dưới các nhiệt độ môi trường khác nhau.

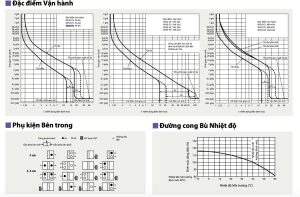

• Đặc điểm kỹ thuật NF32-SV:

Ưu điểm nổi bật của MCCB Mitsubishi NF32-SV 2P 10A 7.5kA

Hiệu suất vượt trội so với series cũ

Công nghệ ngắt mạch mới “Expanded ISTAC” của Mitsubishi đã cải thiện hiệu suất giới hạn dòng và nâng cao tổng khả năng ngắt mạch:

• Sự mở rộng của dây dẫn dưới stato làm giảm thời gian tách tiếp điểm của động cơ so với cấu trúc ISTAC truyền thống. Hiệu suất giới hạn dòng đã được cải thiện đáng kể. (Giá trị dòng điện cao nhất đỉnh đã giảm khoảng 10%.)

Khả năng ngắt mạch của dòng WS-V cao hơn từ 20% đến 50% so với dòng W & WS cũ :

• Cải thiện khả năng ngắt mạch trên các mô hình 250AF-C/S/H (Cố định) và các mô hình 125AF/250AF-R (Nhiệt/Điều chỉnh).

Chuẩn hoá thiết kế giữa các dòng sản phẩm

Thiết kế gọn nhẹ dễ sử dụng:

• Các loại cầu dao điều chỉnh nhiệt và điện tử nhỏ hơn so với đời cũ, giảm diện tích lắp đặt.
• Các loại cầu dao 250AF cố định (NF250-CV, NF250-SV, NF250-HV), loại điều chỉnh nhiệt (NF250-SGV, NF250-HGV, NF250-RGV), và loại điện tử (NF250-SEV, NF250-HEV) có cùng kích thước, dẫn đến việc giảm và tiêu chuẩn hóa thiết kế panel.

Giảm số loại phụ kiện bên trong từ 3 loại xuống còn 1 loại:

• Tiêu chuẩn hóa phụ kiện bên trong góp phần giảm tồn kho và thời gian giao hàng.
• Các cầu dao 32AF và 63AF giờ đây có thể được sử dụng trong cả mạch AC và DC. Điều này sẽ giúp ngăn ngừa sai sót trong lựa chọn sản phẩm khi mua hàng.

Ứng dụng của MCCB Mitsubishi NF32-SV 2P 10A 7.5kA

Aptomat MCCB Mitsubishi NF có nhiều loại, mỗi loại được điều chỉnh theo nhu cầu hiệu suất cụ thể, đảm bảo tính phù hợp cho các tình huống bảo vệ điện khác nhau. Dưới đây là các ứng dụng chung và ví dụ cụ thể:

Trong một cửa hàng bán lẻ nhỏ, NF-C có thể được sử dụng trong bảng phân phối chính để bảo vệ mạch chiếu sáng, máy tính tiền và hệ thống sưởi khỏi quá dòng và ngắn mạch, đảm bảo an toàn và liên tục hoạt động.

Trong một tòa nhà văn phòng cỡ trung bình, NF-S sẽ quản lý và bảo vệ việc phân phối điện đến thiết bị văn phòng, hệ thống HVAC và hệ thống chiếu sáng, mang lại sự cân bằng giữa hiệu suất và chi phí.

NF-L Hữu ích trong cơ sở công nghiệp có máy móc hạng nặng, cung cấp khả năng bảo vệ chống quá dòng kéo dài điển hình khi khởi động động cơ mà không bị vấp sớm.

NF-H Cần thiết trong nhà máy phát điện, bảo vệ khỏi dòng điện sự cố cao có thể làm hỏng nghiêm trọng thiết bị phát điện.

NF-R Được triển khai trong bệnh viện để bảo vệ các khu vực nhạy cảm như phòng phẫu thuật khỏi sự cố chạm đất, tăng cường sự an toàn cho cả bệnh nhân và thiết bị y tế nhạy cảm.

Trong trung tâm dữ liệu, NF-U sẽ bảo vệ khỏi hiện tượng đoản mạch bằng cách nhanh chóng ngắt dòng điện sự cố, nhờ đó giảm thiểu nguy cơ hư hỏng đối với thiết bị mạng và máy tính quan trọng, đồng thời duy trì thời gian hoạt động và tính toàn vẹn của dữ liệu.

Mitsubishi NF32-SV đặc biệt phù hợp để sử dụng trong các khu dân cư và thương mại nhẹ, nơi cần có hiệu quả về không gian và khả năng bảo vệ đáng tin cậy chống quá dòng và ngắn mạch.
