Lệnh Counter trong PLC SIEMENS S7 1200
Th2
Khi làm việc với PLC Siemens S7-1200 và cần đếm số lượng một thao tác từ cảm biến bên ngoài hoặc từ bit phụ trên PLC, bạn thường sẽ sử dụng khối hàm chức năng được gọi là “counter” hay “bộ đếm” trong tập lệnh của CPU.
Trong S7-1200, khối hàm “counter” cung cấp khả năng đếm theo cảm biến hoặc theo các điều kiện khác nhau. Bạn có thể sử dụng các lệnh như “UP” (đếm lên), “DOWN” (đếm xuống), và “CTU” (counter up – đếm lên) để thực hiện chức năng đếm.
Trên PLC Siemens s7-1200 có sẵn 3 lệnh counter trên PLC Siemens S7 1200 với sự khác nhau như tên gọi của chúng là counter đếm lên, counter đếm xuống, counter vừa đếm lên, vừa đếm xuống.
Sau đây chúng ta tìm hiểu chi tiết hơn về từng lệnh counter trên PLC Siemens S7 1200

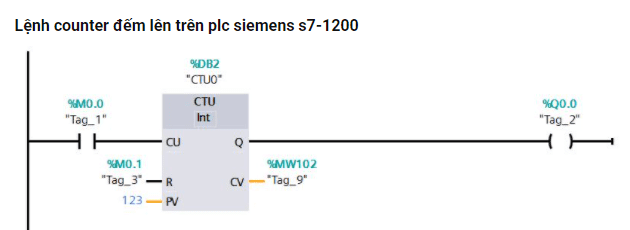

Lệnh counter đếm lên trên plc siemens s7 1200
Mô tả chi tiết:
– CU là ngõ vào của bộ đếm có thể là dữ liệu dạng bit bất kỳ, counter sẽ đếm lên khi tín hiệu ngõ vào chuyển từ 0=>1
– R là ngõ vào để reset bộ đếm.
– PV là giá trị cài đặt của bộ đếm.
– Q là tín hiệu ngõ ra của bộ đếm khi đếm lên tới giá trị PV thì ngõ ra này sẽ kích hoạt lên 1.
– CV là giá trị hiện tại của bộ đếm.
Lệnh counter đếm xuống trên plc siemens s7 1200
Mô tả chi tiết:
– CD là ngõ vào tín hiệu, counter sẽ đếm xuống khi tín hiệu này từ 0=>1
– LD là bit reset bộ đếm, khi bit này từ 0=>1 thì giá trị của bộ đếm sẽ bị chuyển về giá trị PV
– PV là giá trị cài đặt của bộ đếm
– Q là ngõ ra của bộ đếm khi đếm về giá trị 0 sẽ out ra 1.
– CV là giá trị hiện tại của bộ đếm.

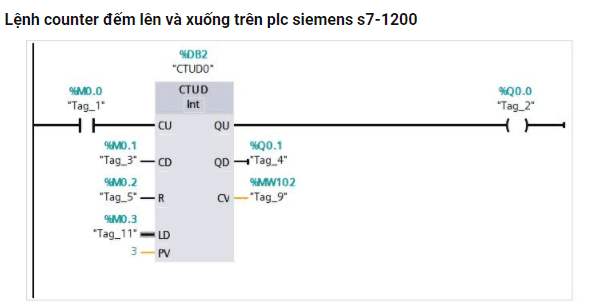

Lệnh counter vừa đếm lên vừa đếm xuống trên plc siemens s7 1200
Mô tả chi tiết :
– CU là ngõ vào đếm lên
– CD là ngõ vào đếm xuống
– R là chân reset khi chân này chuyển từ 0=>1 thì giá trị bộ đếm về 0.
– LD là chân reset về giá trị PV
– QU on lên 1 khi giá trị đếm bằng giá trị PV
– QD on lên 1 khi giá trị đếm =0
– CV là giá trị hiện tại của bộ đếm.
Lưu ý: Đây là counter bộ đếm thường nên tốc độ đếm xung đầu vào khá thấp nên chỉ đếm những tín hiệu ngõ vào có tốc độ thấp, nếu cấp xung tốc độ cao vào bộ đếm này sẽ không còn chính xác.
