PLC S7-400 là gì? Ứng dụng của PLC S7-400

Bộ lập trình PLC Siemens là bộ điều khiển chính cho giải pháp tích hợp hệ thống trong các nhà máy sản xuất và công nghiệp gia công.

PLC là viết tắt của Programmable Logic Controller, có nghĩa là bộ điều khiển logic có thể lập trình được. PLC Siemens đã trở thành một trong những sản phẩm điện tử công nghiệp được ưa chuộng nhất trên thế giới. Với tính linh hoạt, độ tin cậy cao và khả năng mở rộng, bộ lập trình PLC Siemens đã trở thành một công cụ quan trọng trong việc tăng năng suất và hiệu quả trong các quy trình sản xuất.

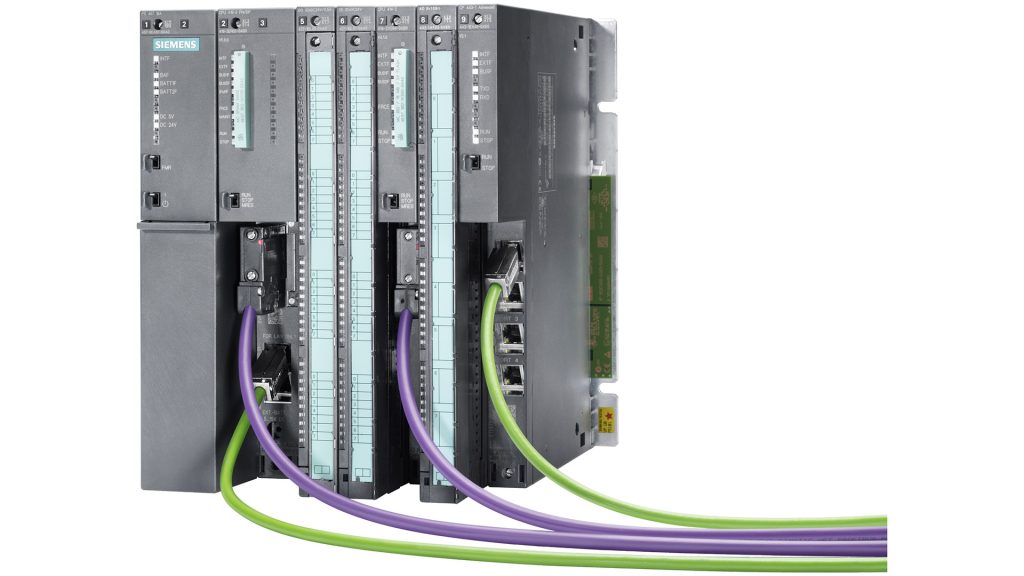

Về PLC S7-400

S7-400 là dòng PLC mạnh nhất của họ SIMATIC được Siemens sản xuất. PLC S7-400 có các ưu điểm vượt trội hơn so với các bộ điều khiển logic khả trình trước nó về cả phần cứng và phần mềm. Tốc độ xử lý của CPU cao, phù hợp cho cấu hình trung tâm và cấu hình trạm phân tán yêu cầu số lượng lớn các I/O, Function (S7-400 thường được sử dụng trong các ứng dụng lớn và cực lớn). Các module tín hiệu có thể lắp vào, gỡ ra một cách dễ dàng nên rất thuận tiện khi thay thế các module. S7-400 Series bao gồm: CPU 412, CPU 414, CPU 416 và CPU 417.

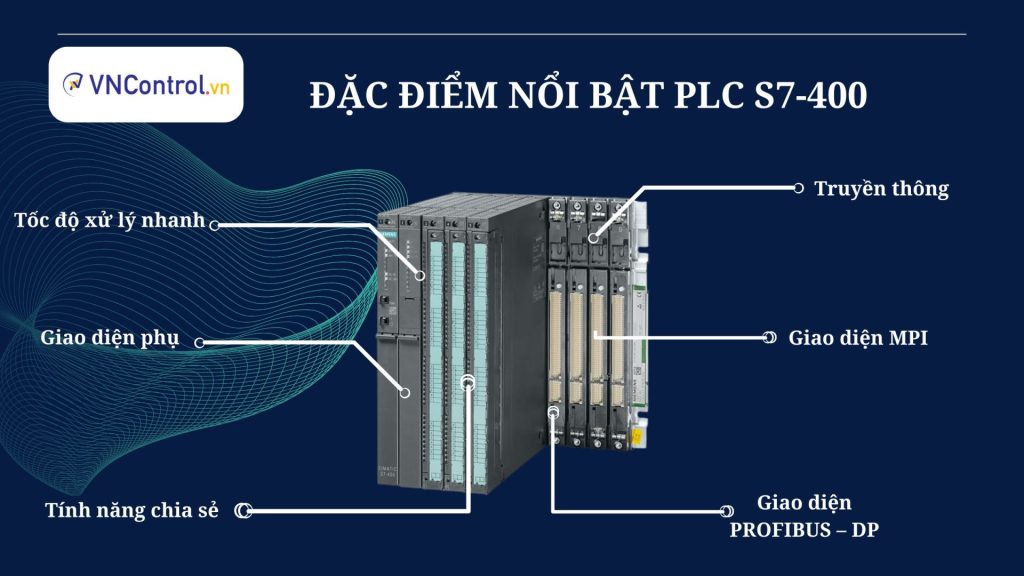

Đặc điểm nổi bật PLC S7-400

Tốc độ xử lý nhanh

Tốc độ xử lý lên tới 0.1 tới 0.2µs, chu kỳ vòng quét nhỏ. Tập lệnh mạnh và hoàn chỉnh đáp ứng các nhiệm vụ phức tạp . Có thẻ nhớ (MMC- flash Eproom) đế mở rộng bộ nhớ hoặc backup dữ liệu.

Truyền thông

S7-400 sử dụng các mạng truyền thông INDUSTRIAL ERTHERNET cho cấp giám sát, PROFIBUS cho cấp trường, AS-I cho cảm biến và thiết bị chấp hành, MPI nối giữa các thiết bị CPU, PG/PC, TD/TO. Sử dụng các loại mạng điểm-điểm hoặc bus truyền thông qua giao diện tích hợp trên bus trường sử dụng CPU hoặc IM (module giao diện hoặc FM, CP)

Giao diện MPI

MPI là giao diện để tích hợp các hệ thống PG/PC, HMI với các hệ thống SIMATIC S7/C7/WinAC, có thể nối tối đa tới 125 điểm MPI với tốc độ truyền tới 187.5Kbit/s. Thông qua MPI mà ta có thể truyền dữ liệu giữa các bộ điều khiển với nhau, có nghĩa là 1 CPU có thể truy cập tới nhiều các đầu vào ra khác nhau của các bộ điều khiển khác. Ngoài ra HM còn được tích hợp trong hệ điều hành S7-400 và truyền dữ liệu tới các trạm vận hành mà không cần lập trình giúp điều khiển vận hành qua giao diện.

Giao diện PROFIBUS – DP

S7-400 có thể nối vào bus trường PROFIBUS có thể dễ dàng tạo ra chương trình phân tán giúp truyền thông với các thiết bị trường. Các module vào ra phân tán được thiết lập bằng STEP7 tương tự như các module vào ra tập chung, do vậy S7-400 có thể được sử dụng làm các trạm master hay slave.

Tính năng chia sẻ

Có thể điều khiển giám sát và lập trình thông qua cả 2 giao diện (MPI và PD ). Ví dụ như cho 1 thiết bị PG có thể lập trình và vận hành cho nhiều CPU hoặc nhiều thiết bị PG có thể truy cập 1 CPU.

Giao diện phụ

Ngoài giao diện MPI, DP thì S7-400 còn có thêm 1 số cổng serial (PtP-Point to Point), nối các máy quét . Đây là giao diện RS422/RS485 cho phép tốc độ truyền 38.4Kbit/s.

Xem thêm: Các lỗi thường gặp khi sử dụng PLC S7-400 và cách khắc phục

Ngôn ngữ lập trình của PLC S7-400

PLC S7-400 có 3 loại ngôn ngữ lập trình cơ bản:

• Ngôn ngữ “liệt kê lệnh”, ký hiệu STL ( Statement list ). Đây là dạng ngôn ngữ lập trình thông thường của máy tính. Chương trình được ghép nối nhiều câu lệnh theo 1 thuật toán nhất định, mỗi lệnh chiếm 1 hàng và có cấu trúc chung “câu lệnh + toán hạng “.
• Ngôn ngữ “ hình thang“, ký hiệu là LAD (Ladder logic ). Đây là dạng ngôn ngữ đồ họa thích hợp với người quen thiết kế mạch điều khiển logic.
• Ngôn ngữ “hình khối” , ký hiệu FBD (Function Block Diagram ). Đây cũng là kiểu ngôn ngữ đồ họa dành cho người có thói quen thiết kế mạch điều khiển số.

Ứng dụng của PLC S7-400

Một số lĩnh vực ứng dụng của S7-400 bao gồm:

– Cẩu trục lớn

– Ngành công nghiệp ô tô

– Hệ thống kho tự động

– Kỹ thuật xây dựng

– Ngành công nghiệp thép

– Giấy và in ấn

– Chế biến gỗ

– Dệt may

– Dược phẩm

– Công nghiệp thực phẩm và đồ uống

– Công nghiệp hóa chất
